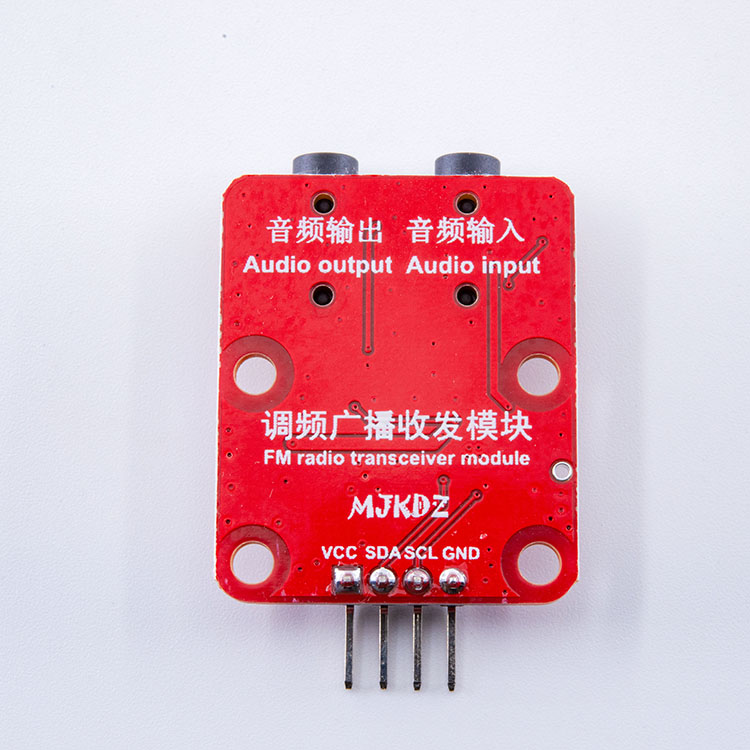

FM收发模块 调频广播收发模块 收音机模块

FM广播收发模块  FM模块  调频广播模块 FM收发模块

概述

RDA5820NS是最新一代的单芯片广播FM接收/发送调谐器，具有完全集成的合成器，中频选择性和

MPX解码器。该芯片采用CMOS工艺，支持多接口，RDA5820NS具有强大的低中频数字音频处理器，

这使其具有最佳声音，接收条件各异的高质量。RDA5820NS使用RDA双合成器，全数字传输结构，

使其具有完美的传输性能，RDA5820NS支持50M?115M频段FM和RDS / RBDS收发，支持电源范围

为1.8-5.5V。

功能

CMOS单芯片全集成FM收发器?高性能A / D转换器

低功耗内部中频选择性

在情况下，总电流消耗约为22mA完全集成的数字频率合成器

3.0 V电源（接收模式）完全集成的片上RF和IF VCO

的总电流消耗约为26 mA完全集成的片上环路滤波器

3.0 V电源（最大功率传输全数字传输器模式）自主搜索调整

支持全球和校园频段?支持RDS / RBDS接收和发送

50 -115 MHz支持SNR FM搜索支持灵活的信道间隔模式支持32.768KHz晶体振荡器

100KHz，200KHz，50KHz和25KHz数字自动增益控制（AGC）

数字低中频调谐器数字自适应噪声消除图像抑制下变频器单声道/立体声开关

电压：3.3-5V

接口：I2C

输出：可直接插耳机

天线：默认采用耳机线当作天线

尺寸：27x34.5x6mm(不含排针长度)

固定孔：3mm

频率：76-108.0MHZ

空载电流：0.23mA

资料：arduino测试代码函数库，STC51测试代码
