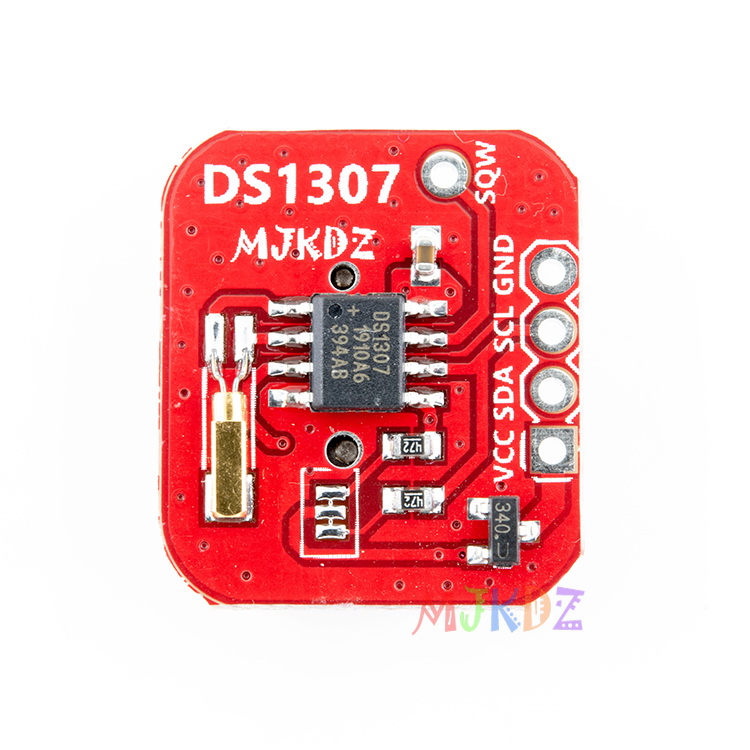

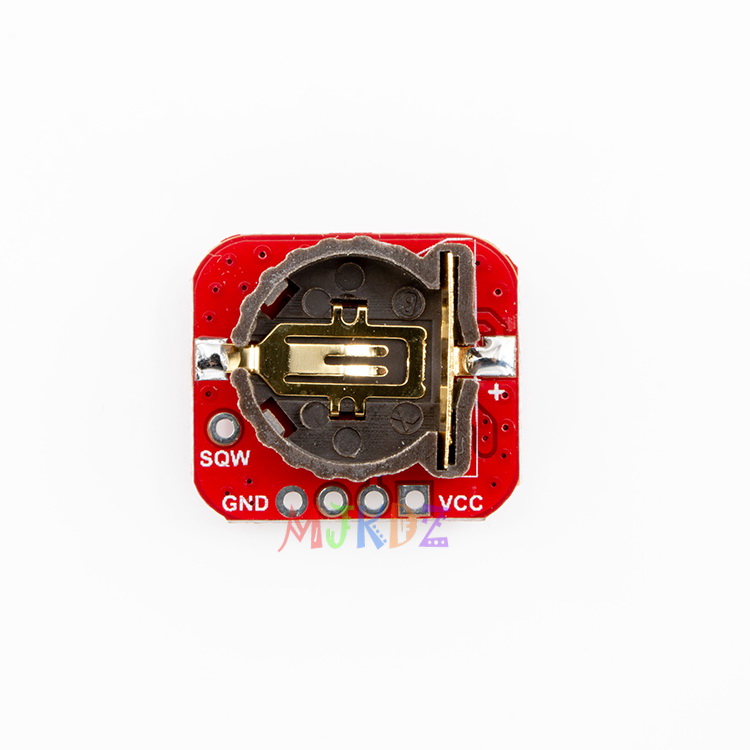

DS1307时钟模块 时钟模块 日历 实时时钟芯片

暂无价格
收藏
商品说明

DS1307串行实时时钟(RTC)是低功耗,全二进制编码的十进制(BCD)时钟/日历以及56字节的NV SRAM。地址和数据通过I2C双向总线串行传输。时钟/日历提供秒,分钟,小时,日期,日期,月份和年份信息。对于少于31天的月份,将自动调整月末日期,包括leap年的更正。带有AM / PM指示器的时钟以24小时或12小时格式运行。DS1307具有内置的电源检测电路,可检测到电源故障并自动切换到备用电源。当零件通过备用电源工作时,计时工作将继续进行。


DS1307:典型工作电路放大+DS1307:典型工作电路

主要特征

完全管理所有计时功能

实时时钟计数秒,分钟,小时,月份,月份,星期几和年份,并具有Le年补偿,有效期至2100年

具有无限写入功能的56字节电池供电通用RAM

可编程方波输出信号

与大多数微控制器的简单串行端口接口

I 2 C串行接口

低功耗运行可延长备用电池的运行时间

在振荡器运行的情况下,电池备份模式下的功耗小于500nA

自动断电检测和开关电路

8引脚DIP和8引脚SO最小化了所需空间

可选的工业温度范围:-40°C至+ 85°C,支持多种应用

美国保险商实验室®(UL)认证



商品参数

电压:4.5-5.5V

通讯接口:I2C

备电电池:3V

尺寸:长18.2mm宽21mm厚度7mm

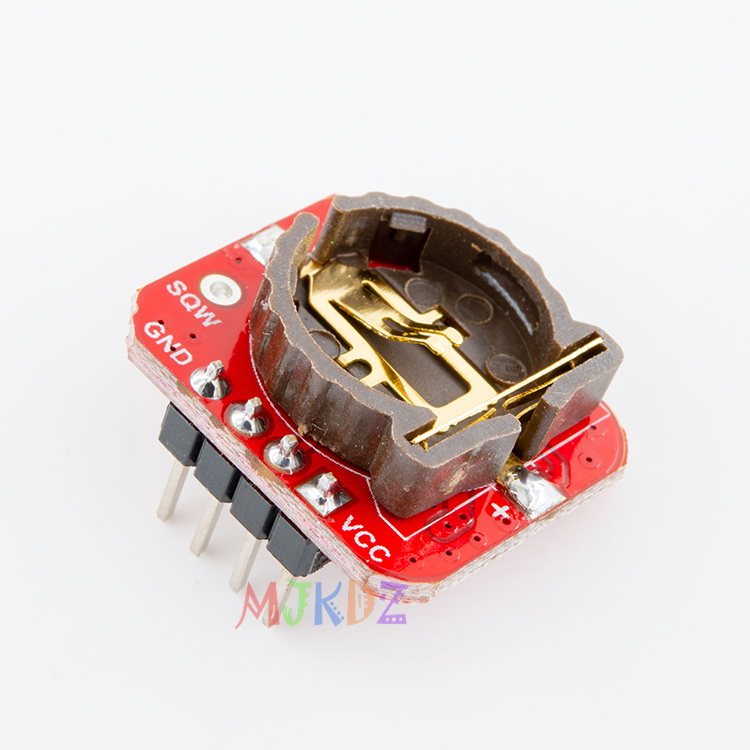

发货清单:4P排针X1  备电电池X1


×
