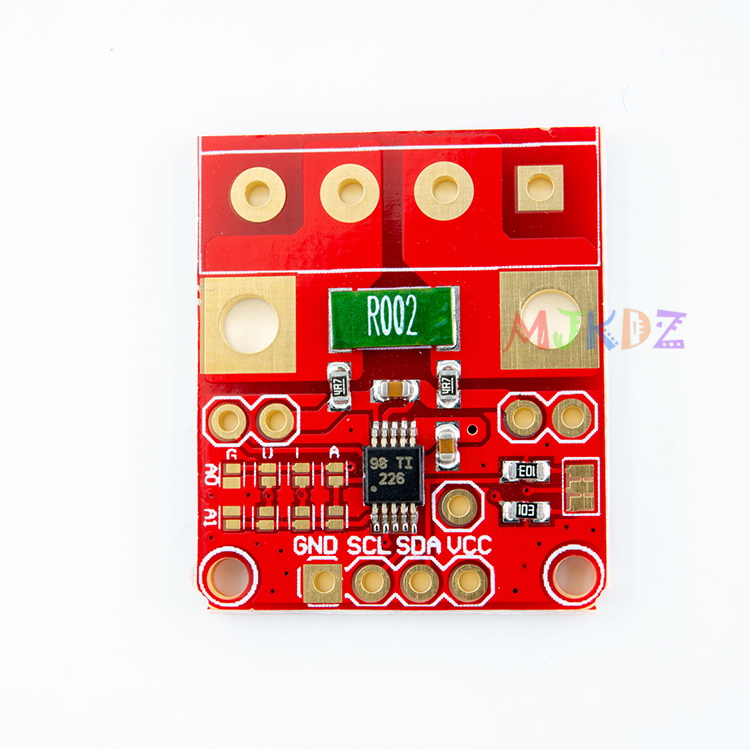

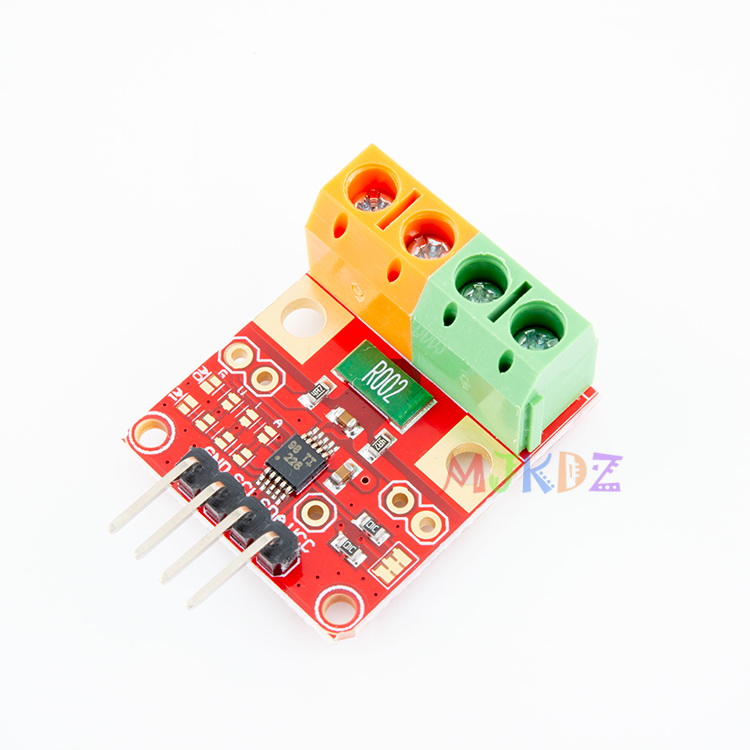

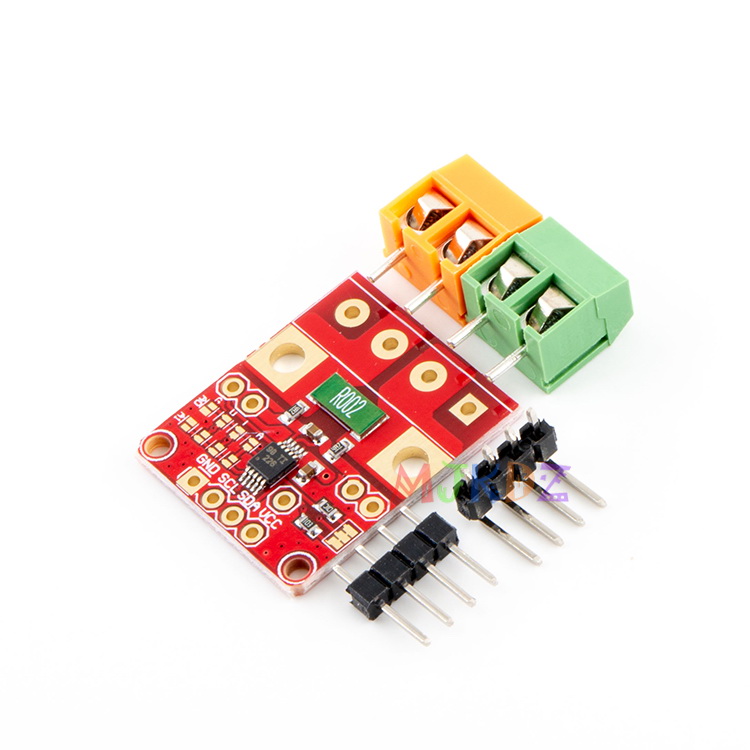

INA226电压电流模块 电压模块 电流模块 电力功率计模块

INA226是具有I2C™或SMBUS兼容接口的电流分流器和功率监控器。该设备同时监视并联电压降和总线电源电压。可编程的校准值

，转换时间和平均值与内部乘法器结合使用，可以直接读取以安培为单位的电流和以瓦特为单位的功率。INA226感应共模总线电压

上的电流，该电压可在0 V至36 V之间变化，与电源电压无关。该器件采用2.7V至5.5V单电源供电，典型功耗为330 μA。该器件的额

定工作温度范围为–40°C至125 \ xC2°C，并且在I 2 C兼容接口上具有多达16个可编程地址。

测量电压：0 V至36 V *不能测量负电压。

测量电流：-20A至+20A *双向对应→可以从高端和低端检测电流。

电源电压2.7V至5.5V

接口：I2C

I2C地址：可设置16个通过焊点设置

输入失调电压：±10μV

精度：1％±

分辨率：16位（电流：1.25mA，电压：1.25mV）

电流消耗：1mA以下

尺寸：22mmx26mm(固定孔2mm)

注意

V+电源正极测量电压，V-电源负极测量电压，Current +/- 测量电流输入输出，此模块只能测量0-36V的直流电源，电流最大不可超过20A

，VCC电压2.7-5.5V，GND-GND，更多参数可参考数据手册。

送arduino测试代码，数据手册。
