DRV8701直流电机驱动模块MOSFET大功率直流电机驱动MDC2416A

暂无价格
收藏
商品说明


商品参数

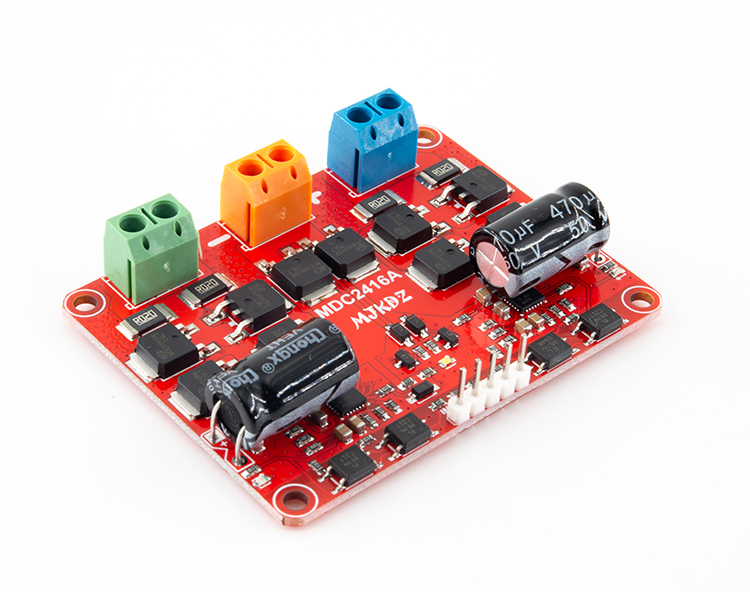

MDC2416A是由2个DRV8701驱动的,2路直流电机驱动板,有电源接反保护,电机短路保护,过流保护,VM欠压锁定,芯片热关断(MOS管不支持),光耦隔离保护,这样控制和驱动完全隔离,控制更稳定,支持0-100%PWM占空比控制,控制端口只有4个,占用端口少易于控制,可用于直流有刷电机驱动,控制电机速度和正反转。


参数

电压:6.5-24V

驱动电流:平均16A(瞬态50A)

控制方式:高低电平和PWM(最高100KHZ)

控制电压:3.3V-5V

尺寸:65mmx51mm(固定3mm)

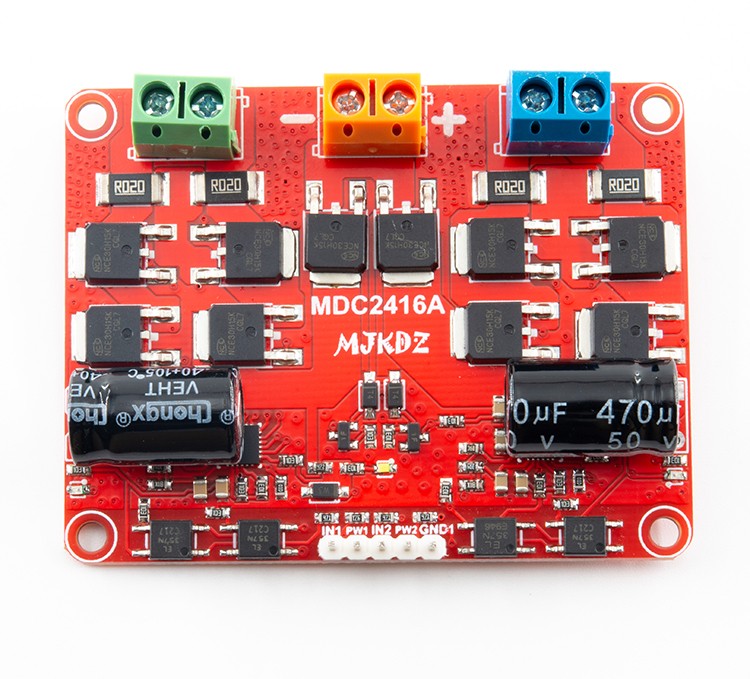

控制端口介绍:

IN1是M1的正反转控制

PW1是M1的速度控制(不需要控制速度的时候可以当做使能管脚用)

IN2是M2的正反转控制

PW2是M2的速度控制(不需要控制速度的时候可以当做使能管脚用)

GND1是输入控制的GND,不要和供电的GND连接,

M1 和M2是直流电机的接口

VIN是供电电源的正极6.5-24V

GND是供电电源的负极

红色LED是故障指示灯

白色LED电源指示灯


注意事项

控制板无发热保护,用户在使用时驱动板时,发热高于40摄氏度时,需自行加散热器,防止高温损坏驱动板,此电机驱动板,没有过压检测,所以最大电压不可超24V,否则会永久损坏驱动板。

只送arduino测试驱动代码,不提供原理图。


×
