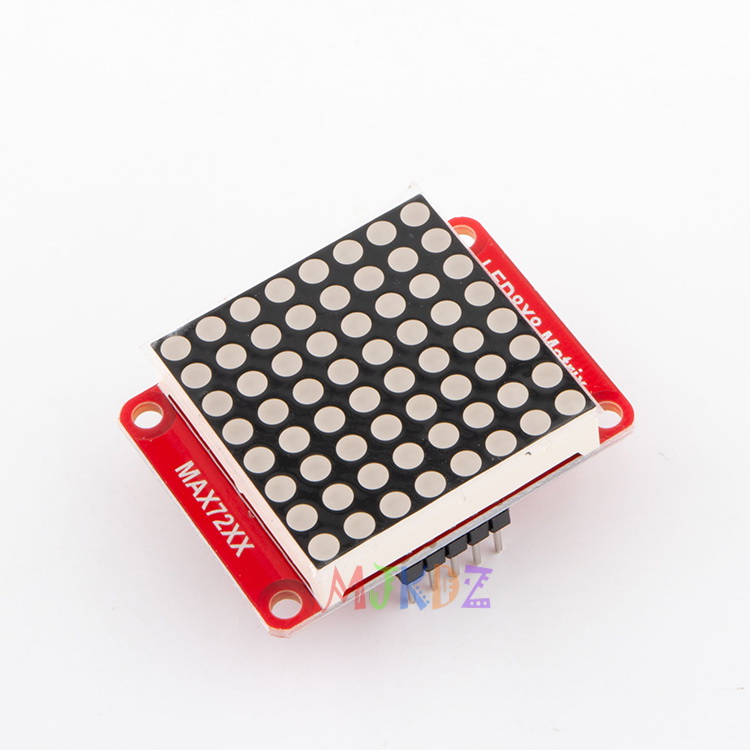

MAX7219点阵模块 8x8矩阵 8x8led LED显示模块

暂无价格
收藏
商品说明

MAX7219 是紧凑的串行输入/输出共阴极显示驱动器,可将微处理器(μPs)与LED显示器(最多8位数字),64个单独的LED接口。片上包括一个BCD代码B解码器,多路扫描电路,段和数字驱动器以及一个存储每个数字的8x8静态RAM。只需一个外部电阻即可设置所有LED的分段电流。方便的4线串行接口可连接所有通用μP。单个数字可以寻址和更新而无需重写整个显示。MAX7219还允许用户为每个数字选择代码B解码或不解码。这些器件包括150μA的低功耗关机模式,模拟和数字亮度控制,允许用户显示1到8位数字的扫描限制寄存器以及强制打开所有LED的测试模式。


商品参数

像素数量:8*8(64)

工作电压:3.3-5V

模块尺寸:长43mmX宽32mmX厚度1.2mm

固定孔:孔径3mm,

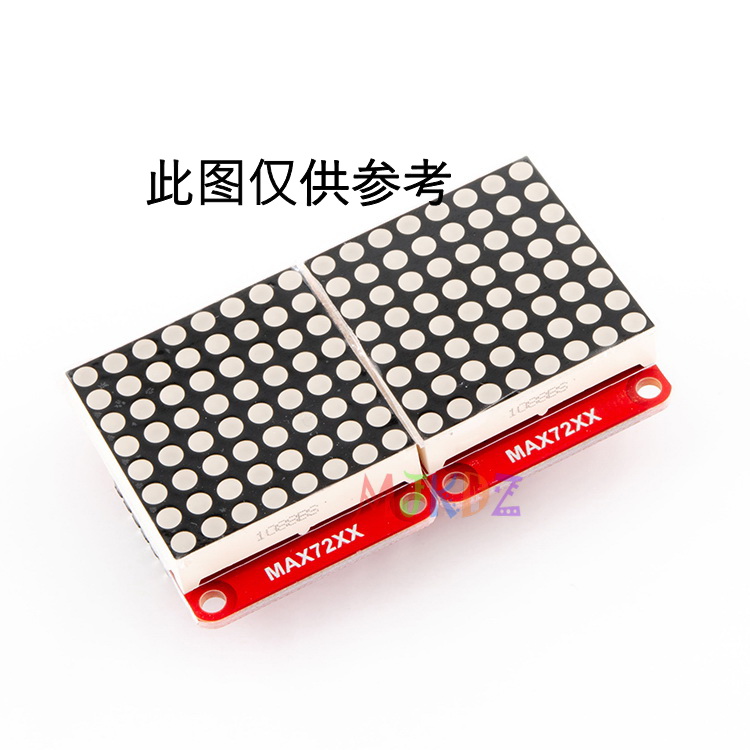

扩展接口:模块带输入输出接口,支持多个模块串联(可通过跳线帽连接)

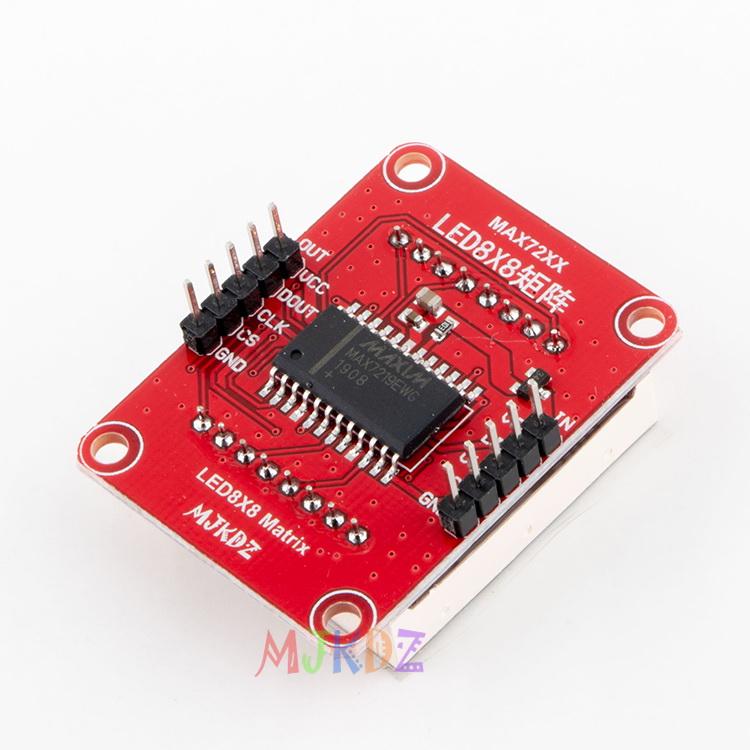

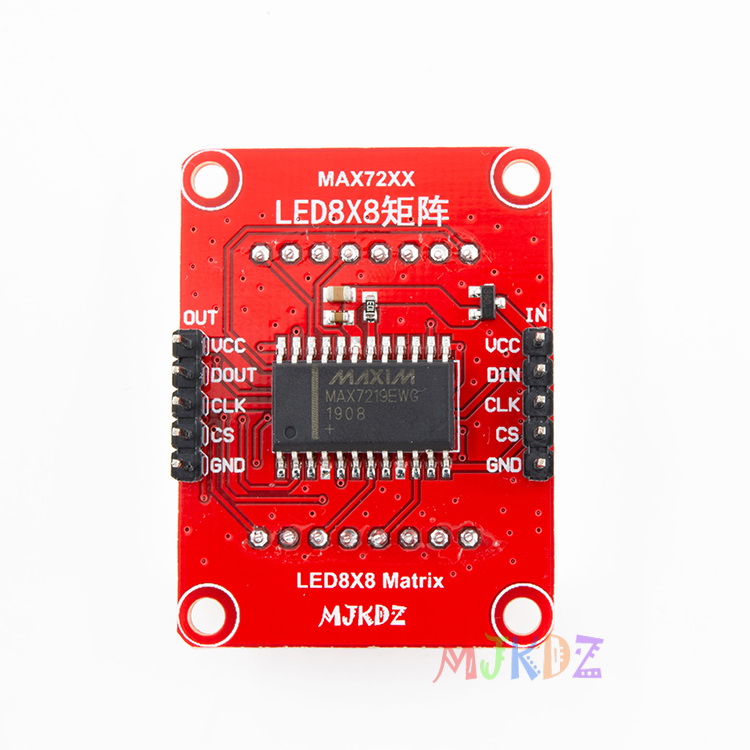

接线说明:

IN为输入端口,OUT为输出端口。



×
